Contexte : changement de plateforme de mon hyperviseur
Objectif : migrer mon hyperviseur principal depuis une plateforme consumer — B560, i7-11700KF, 128 Go de DDR4 Patriot Viper Elite II — vers une ASUS Z10PA-U8 avec un Xeon E5-2699 v3. 18 cœurs, 36 threads, 145W TDP, LGA2011-3. Même carte mère que le serveur de backup qui tourne sans problème depuis quelques temps.
La Z10PA-U8 vient d’eBay. 70 euros. Un vendeur qui en a écoulé plus de 300, sortie de parc d’entreprise démantelé. À ce prix-là, on ne fait pas le difficile.
Premier jour : la carte reconnaît les 4x32 Go sans broncher, je restore l’OS depuis une imùage vers un nouveau ssd system, une dizaine de boots sans accroc, maj drivers, tout roule. Je pose le radiateur final pour la mise en service.
Le lendemain matin : B7 systématique.
B7 — MRC Progress, la galère de l’initialisation mémoire
Sur les cartes ASUS serveur LGA2011-v3, le Q-code B7 signifie que le MRC (Memory Reference Code) est en train de trainer la RAM — et qu’il n’y arrive pas. C’est le POST qui se fige pendant l’initialisation de la mémoire.
Avant d’entrer dans le diagnostic, posons ce qu’on sait :
- Chaque barrette testée individuellement → boot OK
- 2 barrettes sur un même canal (A1+A2) → boot OK, code B9 quelques secondes puis BIOS
- 2 barrettes sur deux canaux différents (A1+B1, A1+C1…) → B7
- 4 barrettes quelle que soit la combinaison → B7
La RAM n’est pas en cause. Les slots non plus. C’est le MRC qui n’arrive plus à entraîner plusieurs canaux simultanément.
Le tour des suspects habituels
On passe en revue le catalogue classique des fixes pour ce type de symptôme.
CMOS reset + pile neuve. Jumper CLRTC correctement positionné, pile CR2032 changée, nuit entière sans alimentation. Aucun changement.

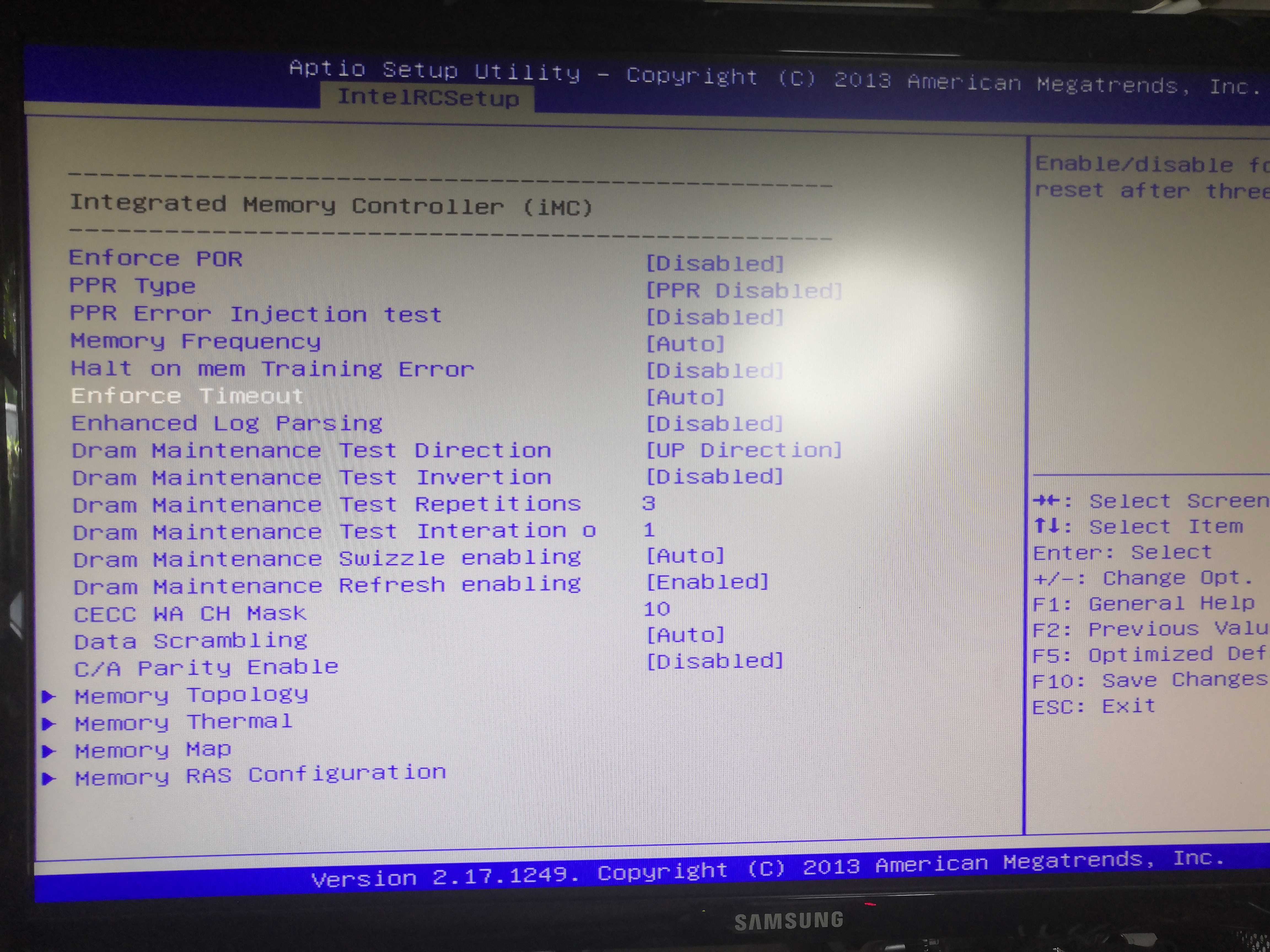

Options BIOS. La Z10PA-U8 expose une quantité déraisonnable de paramètres dans le menu IntelRCSetup → iMC :
Parmi les options testées :
- Enforce POR → Disabled
- C/A Parity Enable → Disabled (pour utiliser de la UDIMM)
- Memory Frequency → forcé à 1866, puis 2133, puis Auto
- Halt on mem Training Error → Disabled
- Data Scrambling → Disabled
- Channel Interleaving → 1-way
- Rank Interleaving → 1-way
Rien. Toujours B7 à 4 barrettes.

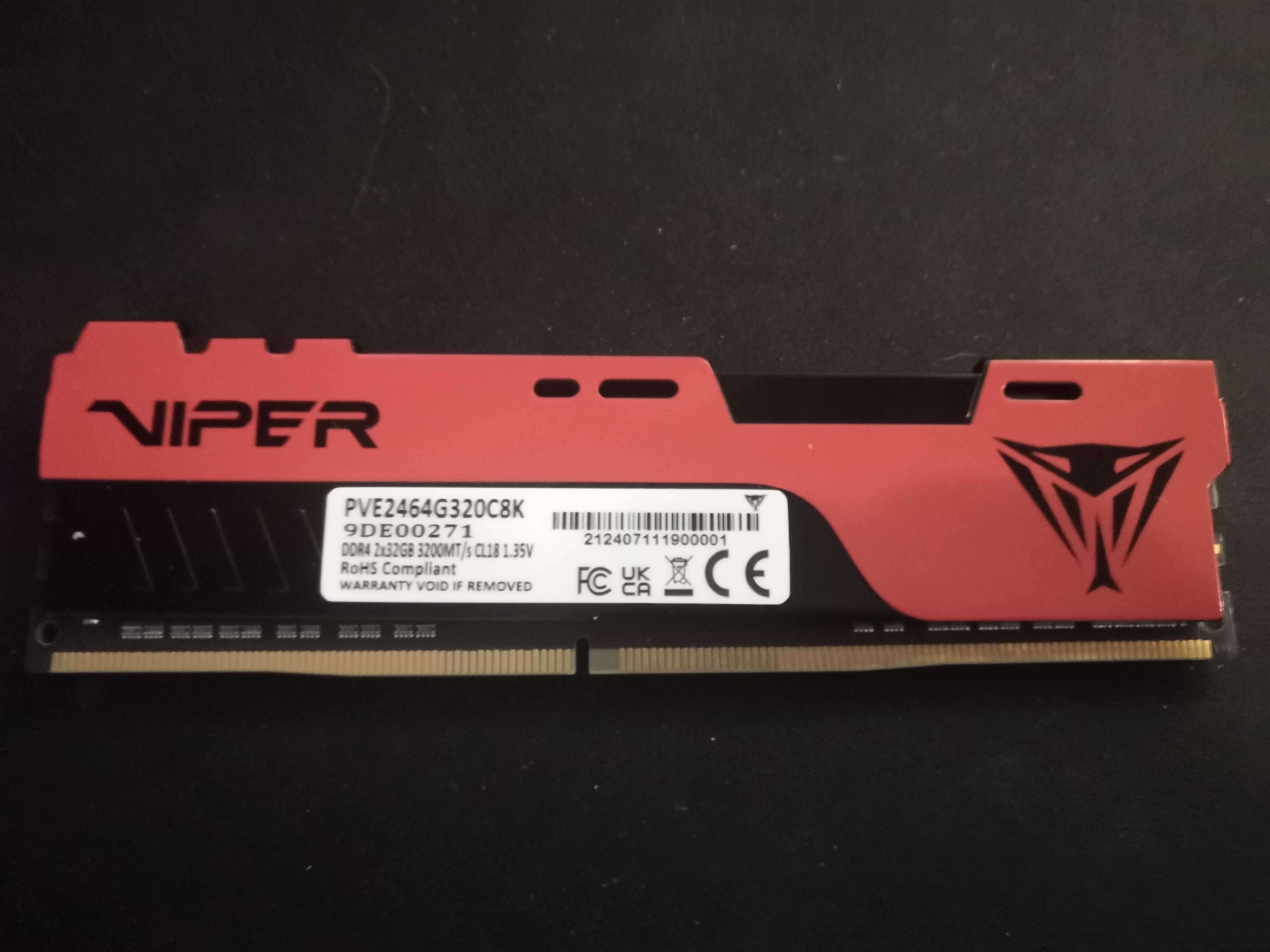

La RAM. Les 4x32 Go sont des Patriot Viper Elite II DDR4-3200 CL18 1.35V.
De la RAM gaming XMP, non-ECC, non-QVL. La piste incompatibilité SPD/MRC est tentante… sauf qu’un autre serveur de l’infra tourne avec la même carte mère et des barrettes XMP 3200 sans le moindre problème. Hypothèse invalidée.
SEL BMC + séquence de training propre. Effacement du System Event Log, power-cycle complet (secteur débranché, condensateurs vidés), puis séquence boot sans RAM → 1 barrette → 2 barrettes → 4 barrettes. Toujours B7.
Reseat CPU. Radiateur démonté, CPU retiré, socket inspecté, CPU réinséré, radiateur remonté proprement. Toujours B7.
Autre CPU. Test avec un CPU différent dans le socket : A1+C1 boot sans problème. On remet le CPU d’origine… et là :
4 barrettes bootent. Radiateur juste posé, sans serrage.
Le coupable : la pression du radiateur
Le diagnostic se clarifie brutalement. La seule variable entre “ça tourne” et “B7 systématique” n’était pas le BIOS, pas la RAM, pas le CMOS. C’était la pression mécanique exercée par le radiateur sur le CPU.
Sur LGA2011-v3, le socket compte 2011 pins. Une pression inégale ou excessive du radiateur suffit à déformer légèrement le CPU dans son socket — et un seul pin qui perd quelques dixièmes de millimètre de contact peut faire tomber un canal mémoire entier. Le MRC entraîne un canal → pas de problème. Il tente d’en entraîner deux ou quatre en parallèle → la marge électrique ne tient plus → B7.
C’est précisément ce comportement qu’on observe :
| Configuration | Résultat |
|---|---|
| 1 barrette (A1) | Boot OK |
| 2 barrettes même canal (A1+A2) | Boot OK |
| 2 barrettes canaux différents (A1+C1) | B7 |
| 4 barrettes | B7 |
| Radiateur posé sans serrage | 128 Go OK |
| Radiateur serré | B7 |
La carte est saine. Le CPU est sain. Les slots sont sains. C’est l’interface mécanique qui fout tout en l’air.
La rondelle magique
Le radiateur en question est un Be Quiet Pure Rock 2, monté en push-pull avec des pièces récupérées de kits watercooling — montage DIY, le Pure Rock 2 n’est pas prévu nativement pour LGA2011-v3. Ce genre de montage non-standard ne garantit pas une pression parfaitement uniforme sur les 2011 pins du socket.

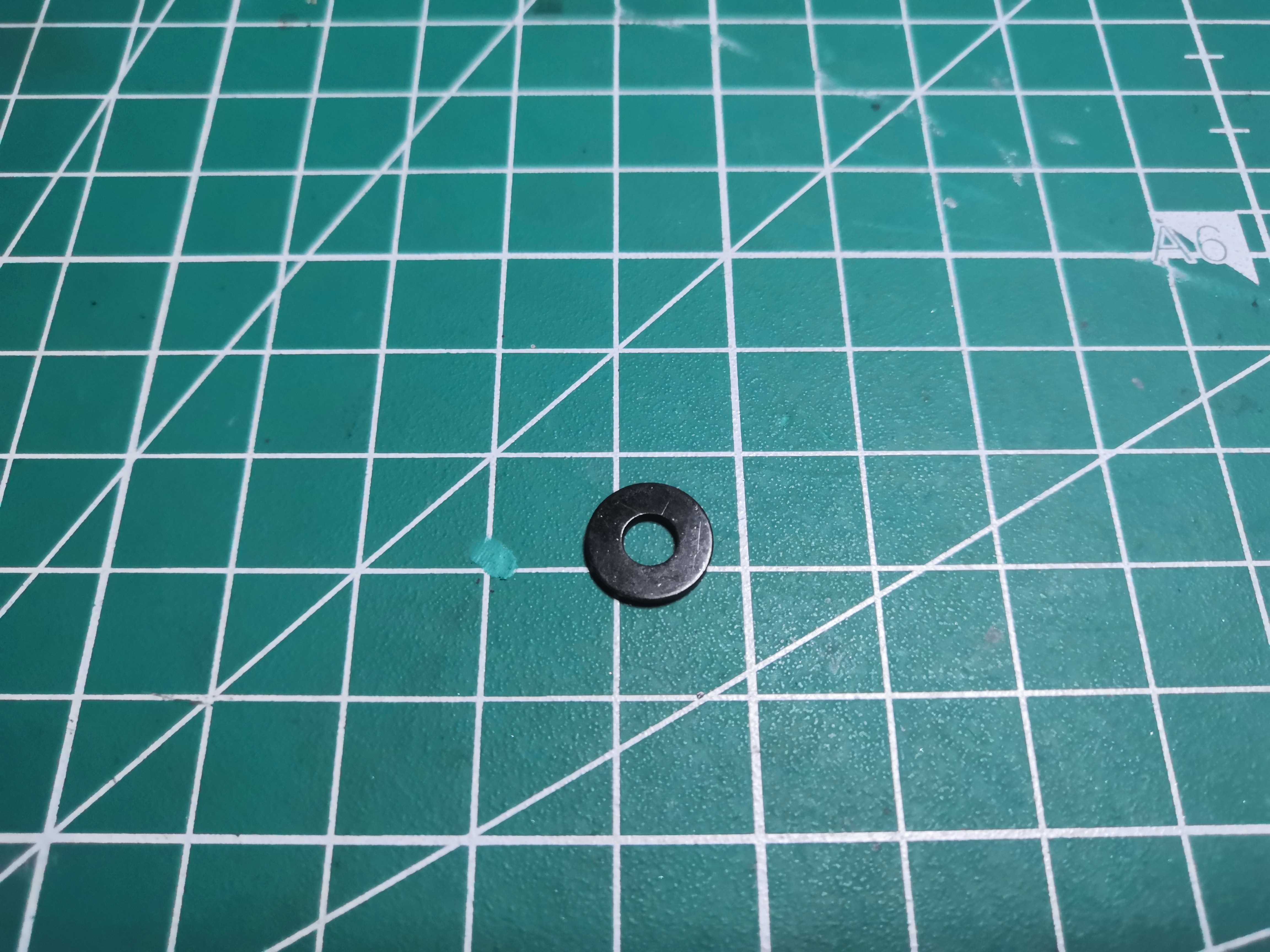

La solution : intercaler une rondelle fine sur chacune des 4 vis de fixation du radiateur, côté carte mère. Épaisseur 0,3 à 0,5 mm, matériau nylon ou inox, les 4 strictement identiques. Serrage en croix progressif, un quart de tour à la fois, jamais un coin à fond avant les autres.

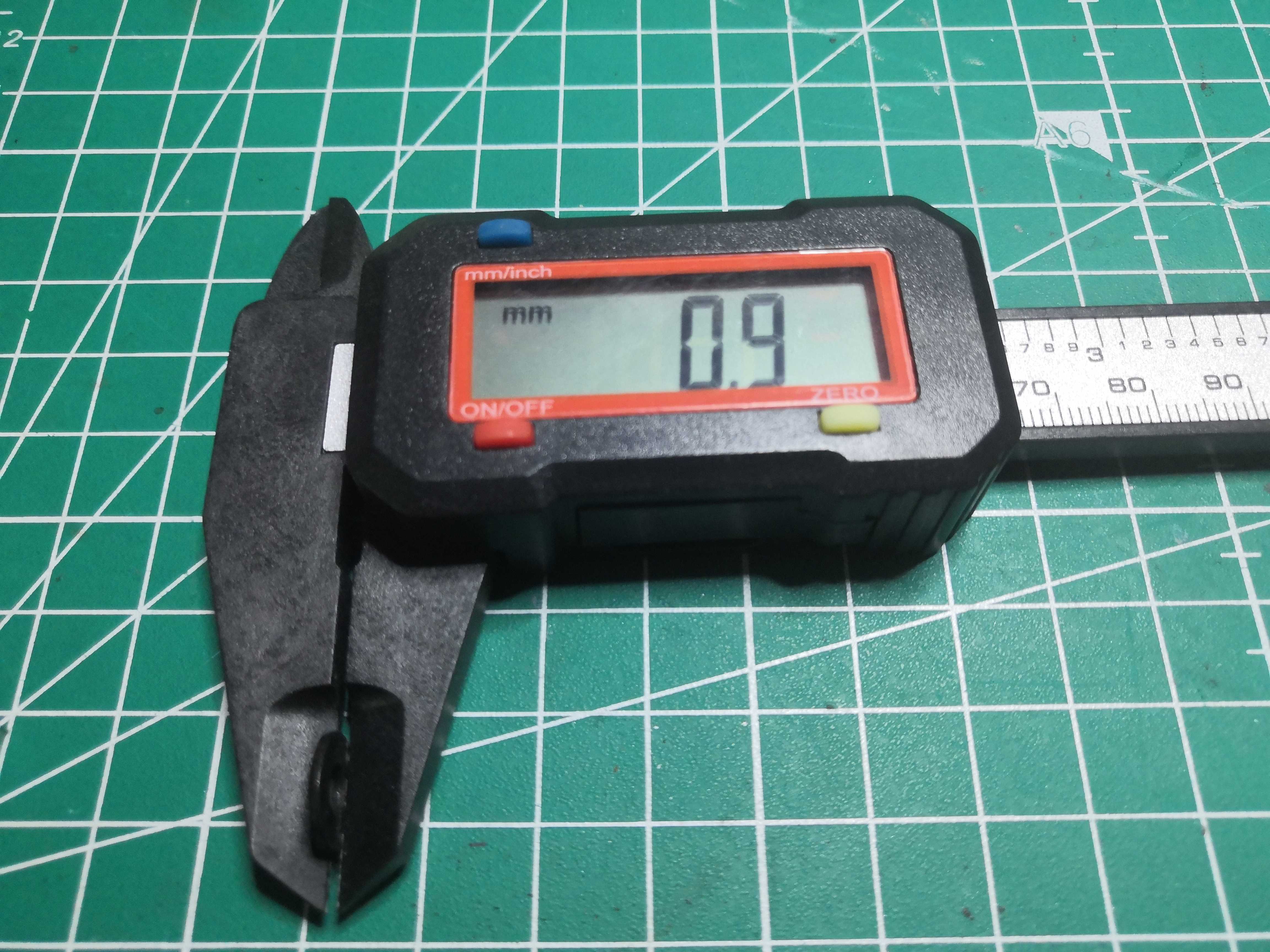

0.9 mm d’epaisseur

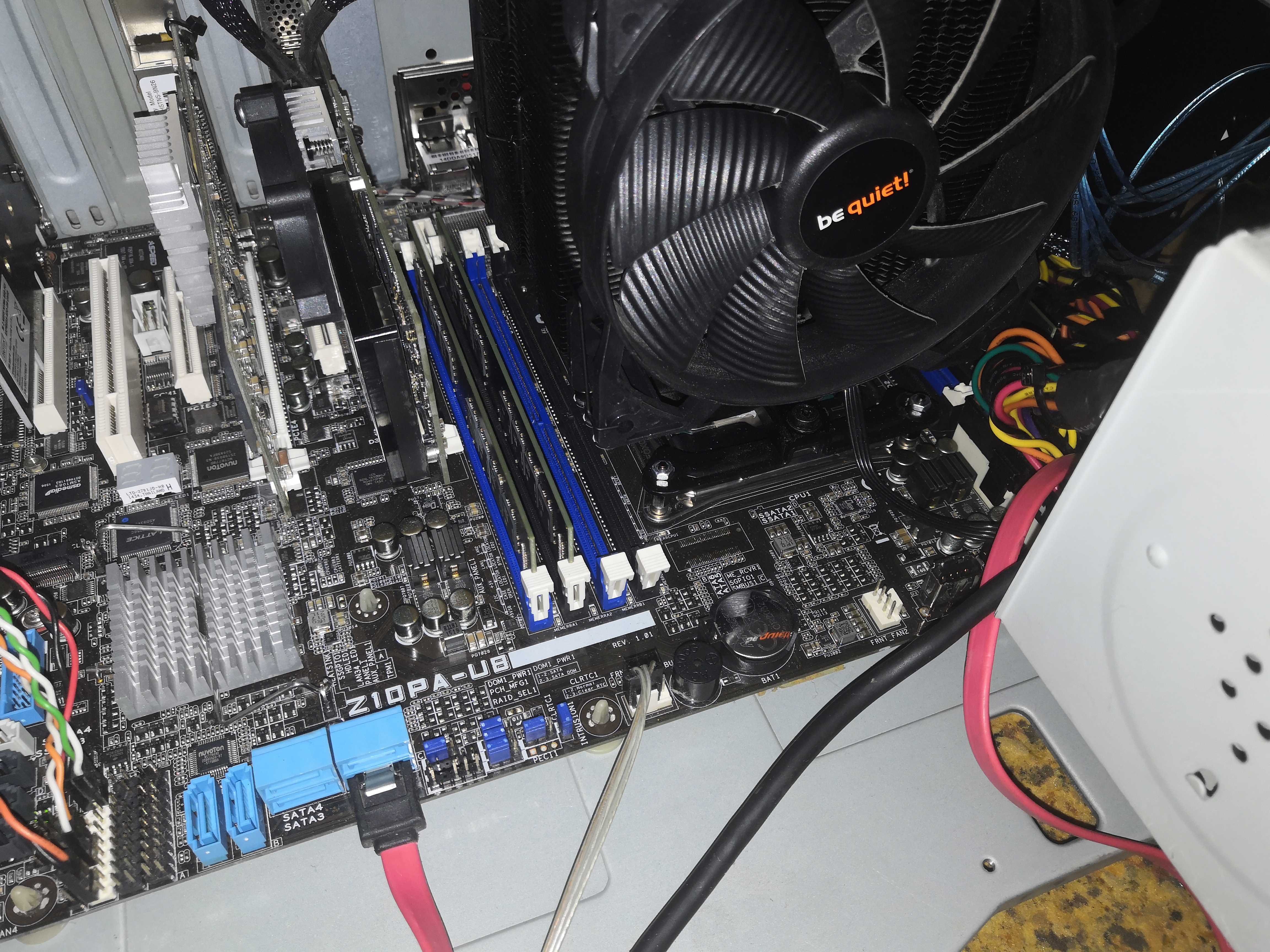

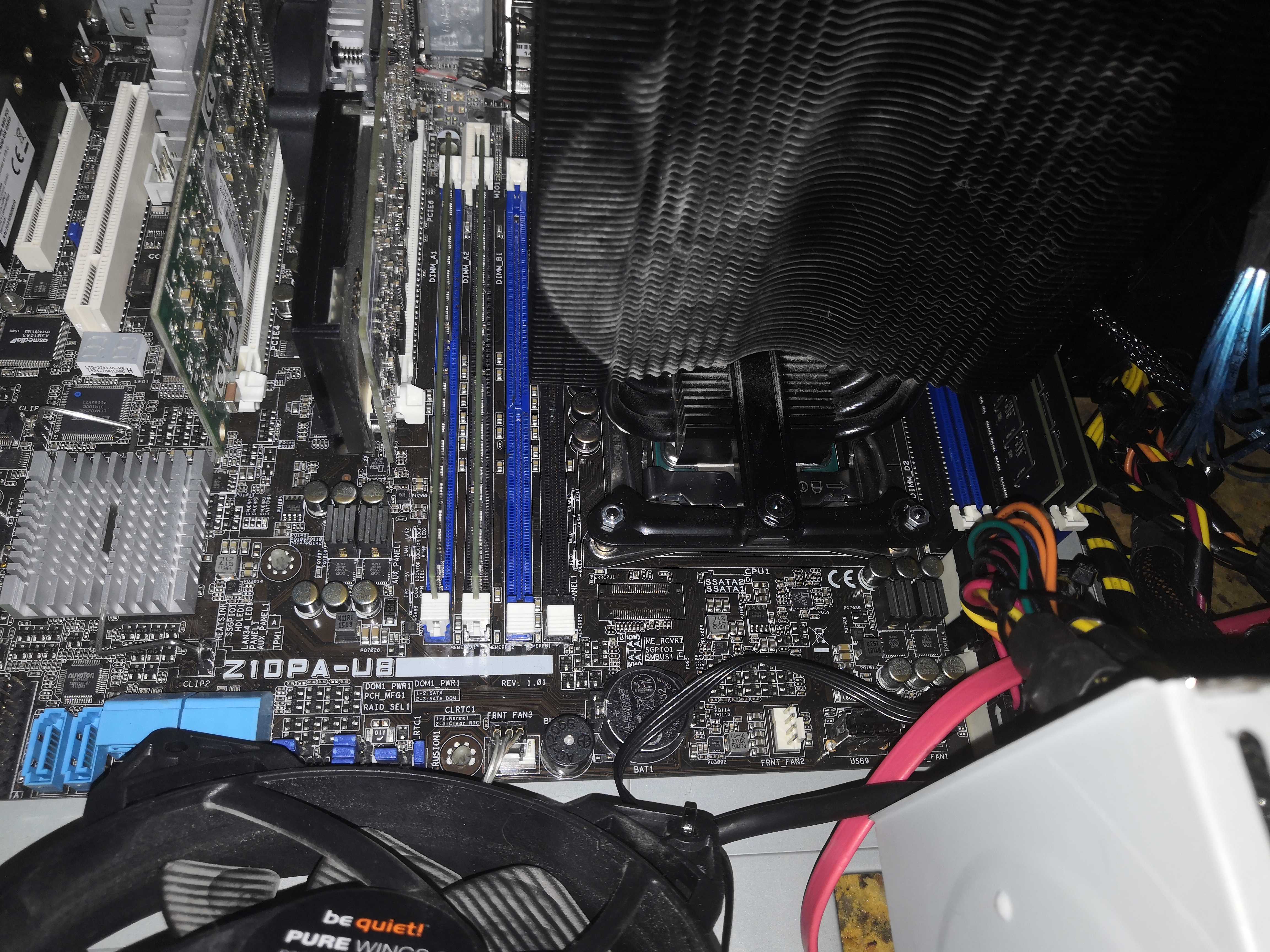

Voila le socket avec mon montage DIY, les plus obsevateurs remarqueront que j’ai unbox les les barrettes de mémoire

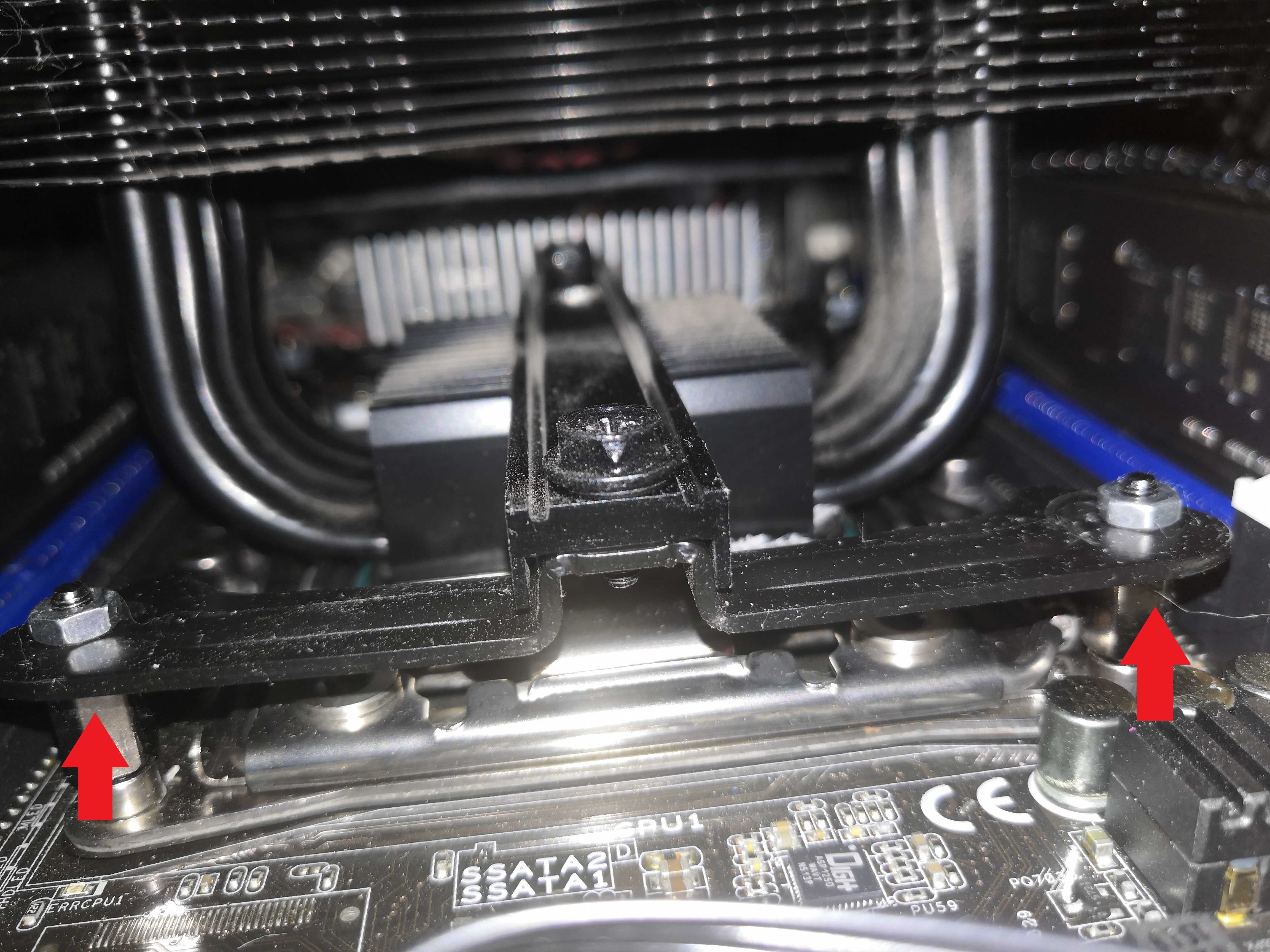

Voila les rondelles ont été insérées juste en dessous de la pate metallique noire, evidement une rondelle par fixation ce qui en fait donc 4 Une fois le support resseré la fixation est solide, ce rad pèse tout de meme son poid il ne faudrait pas qu’il s’arrache, c’est pour ca qu’un simple désserage des fixations n’était pas envisageable
Résultat : 128 Go détectés, B9 quelques secondes, BIOS. Stable.
Ce n’est pas un hack fragile — c’est une technique connue sous le nom de washer mod, utilisée pour compenser une pression asymétrique sur socket LGA2011-v3 quand le montage n’est pas celui prévu par le fabricant. Le contact thermique est préservé, le canal mémoire aussi.
Parenthèse
J’ai contacté le vendeur de la carte mere sur Ebay pour lui faire part de mon “aventure” avec cette carte voici sa reponse :
« Nous étions déjà au courant du problème avec la carte mère B7 et les points de fixation du refroidisseur de processeur. Cependant, cette solution précise était nouvelle pour nous. En effet, certains clients rencontrent occasionnellement ce problème. Par conséquent, votre retour est très utile et nous en tiendrons compte à l’avenir.» Alpha38
Plutot cool non ? Aah ce sentiment heroique d’avoir sauvé le monde……
Rebond : SB_PWR1 clignotante
Victoire trop courte. La carte montée dans le boîtier, branchée à l’alimentation du châssis : la LED SB_PWR1 clignote. Pas de boot, bouton power inopérant.
Sur les cartes ASUS serveur, SB_PWR1 clignotante = protection 5VSB active. La carte refuse de démarrer parce qu’elle détecte un problème sur le rail standby.
L’alimentation du boîtier : une Antec TruePower Trio 550W qui date de 2006. Architecture groupée, condensateurs d’âge vénérable, 5VSB de 2A maximum. La Z10PA-U8 demande un 5VSB stable capable d’alimenter le BMC, le PCH en veille et la pré-charge VRM. L’Antec n’y arrive plus — même avec SMART PSU désactivé via son jumper dédié, la LED continue de clignoter.
Test avec une alimentation de rechange : SB_PWR1 fixe, boot immédiat. Verdict sans appel.
L’Antec TruePower Trio n’est pas compatible avec une carte serveur moderne. Pour ce type de plateforme, il faut au minimum un 5VSB de 3A avec régulation DC-DC. Une Corsair CX750 (2023), BeQuiet Pure Power 12 M 650W ou Seasonic Focus GX-750 sont des choix adaptés.
Validation : 2 heures de stress test

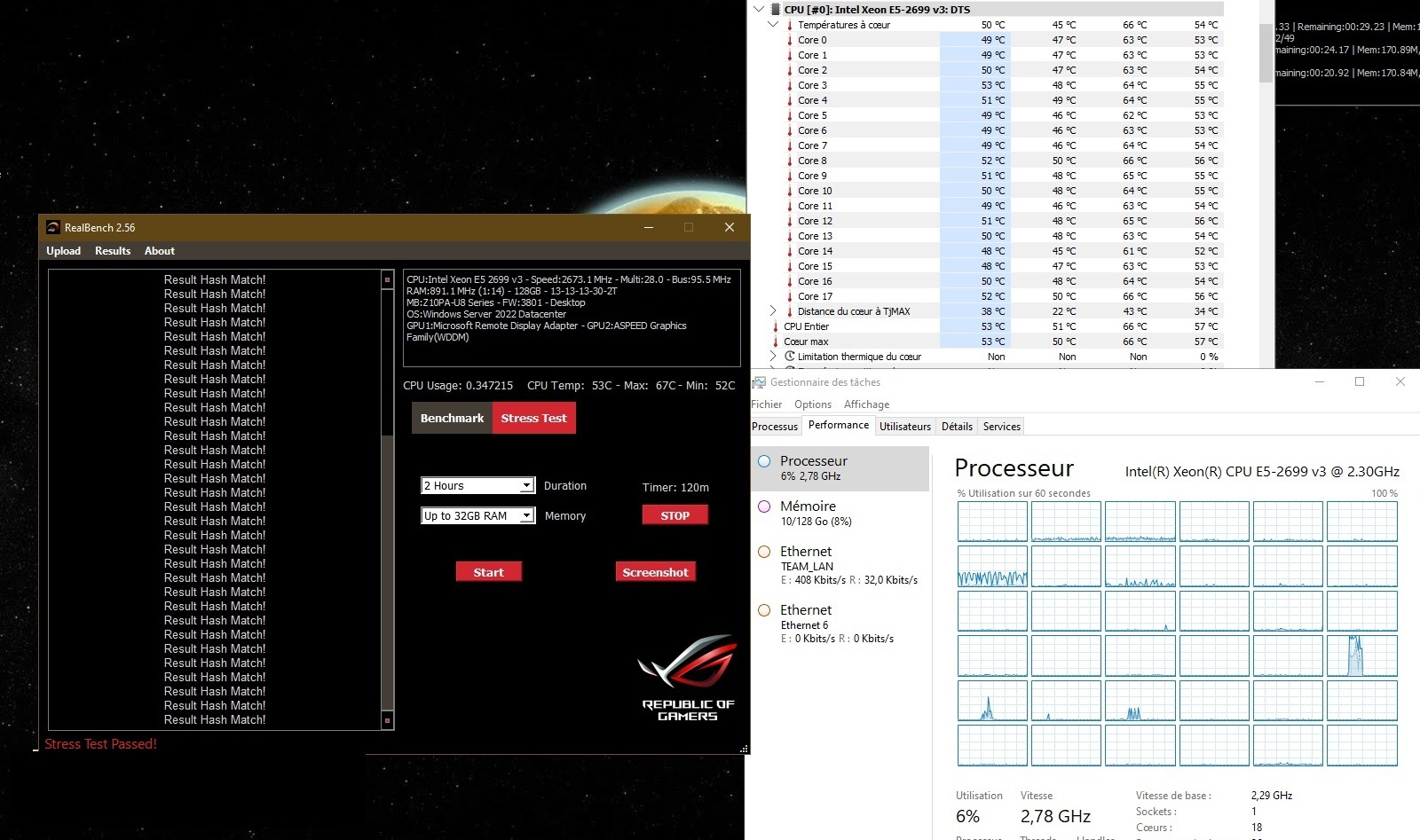

RealBench 2.56, stress test complet, 128 Go, 2 heures. Température max : 67°C. Aucune instabilité.
Un détail en passant : LuxMark (le test OpenCL de RealBench) plantait sur cette installation alors qu’il passe sur les autres machines de l’infra avec la même carte mère. Cause : un runtime Intel OpenCL CPU corrompu. Remplacement par la version Intel CPU Runtime for OpenCL 2023.2.0 (lien direct) — problème résolu.
Ce que cette carte peut encore faire
La Z10PA-U8 supporte les Xeon E5-2600 v3 et v4. Le plafond théorique de la plateforme, c’est le E5-2699 v4 : 22 cœurs, 44 threads, 55 Mo de cache L3, toujours 145W TDP. Même enveloppe thermique que le v3, quatre cœurs de plus, architecture Broadwell-EP. Intéressant si un exemplaire correct passe à prix raisonnable.
Conclusion
À 70€, la Z10PA-U8 reste l’un des meilleurs rapports qualité/prix pour une plateforme serveur LGA2011-v3 en occasion. Mais cette carte ne pardonne rien.
Elle supporte la RAM gaming non-QVL — à condition que le MRC arrive à la trainer, ce qui n’est pas garanti. Elle est sensible à la pression mécanique du radiateur, au niveau d’une seule rondelle de quelques dixièmes de millimètre. Elle exige une alimentation avec un 5VSB propre et costaud — pas une alim consumer de 2006.
Pour finir je dirais que c’est tout de meme du bon materiel mais clairement pas pour débutants. Et il existe une version double socket, la Z10PA-D8.
